Comprobacion del presostato

COMPROBACION DEL PRESOSTATO

ES EL COMPONENTE QUE MIDE EL NIVEL DE AGUA EN LA LAVADORA



1.-LOS COMPNENTES DE PRUEBAS SON:

2.-LAS FALLAS QUE PUEDEN TENER ES QUE LOS CONTACTOS EXTERNOS E INTERNOS SE SULFATAN, POR QUE ENTRA HUMEDAD O QUE LA MENBRANA QUE LLEVA INTERIORMENTE SE PERFORA POR LO TANTO PIERDA LA CANTIDAD DE AIRE QUE LE ENTRA NO MNTENIENE LA PRESION Y EL CONTACTO TIENDE A ABRIRSE.

3.-EN ESTA VEZ COMPROBAREMOS LA MENBRANA INTERNA DEL PRESOSTATO

PARA ESTO SOPLAREMOS POR EL PITOFO, si la menbrana interna esta amonestado el contacto puentea, conmuta, oimos el click y sabemos que funciona correctamente

4.-OTRA FORMAMAS SEGURA ES APLICANDO EL AIRE CON UNA GERINGA UNOS TRES MINUTOS  Y SI MANTIENE EL AIRE (existe contacto) EL PRESOSTATO NO VOLVERA A CONMUTAR Y SI NO OTRA VEZ CONMUTARA.

5.-SI EL PRESOSTATO ESTA BUENO CONMUTARA CUANTO RETIRAMOS EL NIVEL DE AIRE EN LA GERINGA.



1:COMPROBAR PRESOSTATO ELECTROMECANICOS 3 CONTACTOS

EL TERMINAL 11 QUE SERIA EL TERMINAL COMUN, EL TERMINAL 12 QUE SERIA EL NORMALMENTE CERRADO PUENTEARIA EL 11 CON EL 12, cuando inyectamos una determinada presion de aire;  a medida que se aumenta el aire el 11 conmuta del 12 al 13 esto se mantiene hasta que baje la presion del aire; 11-12 --> normalmente cererado (N.C); 11-13 --> normalmente abierto

  2:COMPROBAR PRESOSTATO ELECTROMECANICOS 4 CONTACTOS

EL DE 4 TERMINALES ES SIMILAR AL DE 3 TERMINALES CON LA UNICA DIFERENCIA QUE TENEMOS UN 4TO. TERMINAL QUE SIRVE COMO SISTEMA ANTIDESBORDAMIENTO DE LA MAQUINA O SISTEMA DE SEGURIDAD

3:COMPROBAR PRESOSTATO ELECTROMECANICOS MEDICION CON MULTITESTER

a) En la escala de diodo pitido medimos inicialmente y el valor que nos da es infinito entre estos terminales.

b) procedemos a soplar la manguerita y tenemos este otro resultado.

c) En la escala de diodo pitido medimos inicialmente y el valor que nos da es infinito entre estos terminales.

d) procedemos a soplar la manguerita y tenemos este otro resultado.



componentes posibles problemas

COMPONENTES DE LA LAVADORA Y LOS POSIBLES PROBLEMAS QUE PUEDEN CAUSAR

- Resistencia. (Problemas con la temperatura del agua).

- Desmontaje de la resistencia.

- Electro válvula de entrada de agua. (Problemas carga agua).

- Bomba de agua o motor de vaciado. (Problemas centrifugado).

- Condensador (Problemas giro de motor y revoluciones).

- Filtro de red. (problemas de electricidad en carcasa).

- Programador. (Fallos de diversa índole).

- Modulo de control electrónico. (Fallos de diversa índole).

- Presostato. (Problemas de carga de agua, cantidades).

- Cierre de Puerta. (Problemas apertura puerta tras lavado).

- Motor. (Problemas de giro y revoluciones).

- Pulsadores. (Fallo de los contactos).

- Termostato. (Problemas de temperatura).

- Mangueras de entrada y salida de agua. (Pérdidas de agua).

- Manguitos. (Pérdidas de agua).

- Cable de alimentación de red. (Fallos intermitentes).

Comprobacion de electrovalvula

COMPROBACION DE ELECTROVALVULA DE AGUA DE LAVADORA

1.-CIERRE LA TUBERIA DE ENTRADA DE AGUA

2.-QUITAR LOS TORNILLOS POSTERIORES QUE CUBREN ELECTROVALVULA Y SACAR LA TAPA.

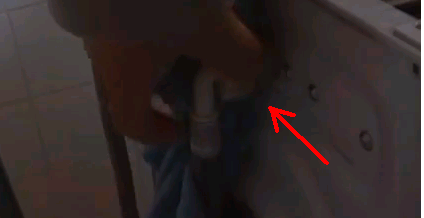

3.-SACAR LAS ABRAZADERAS DE LA PARTE POSTERIOR ELECTROVALVULA

4.-VERIFICAR EL INGRESO DE AGUA QUE NO ESTE ACUMULADO DE CAL, SUCIEDAD LIMPIARLO

5.-DESMONTAR ELECTROVALVULA: la idea es comprobar si el flujo de agua es correcta, debemos asegurarnos de que voltaje son las bobinas; en este caso son de 220 v, por lo que podremos aplicar directamente la corriente de la energia publica.

6.-PARA COMPROBAR LA BOBINA DE LA ENTRADA DE AGUA UTILIZAR EL MULTITESTER SITUADO EN LA ESCALA OHM, PROBANDO DESDE LO MAS BAJO HASTA EL VALOR IDEAL: 200 OHM, 2000 OHM, 20 KOHM,.. ETC.

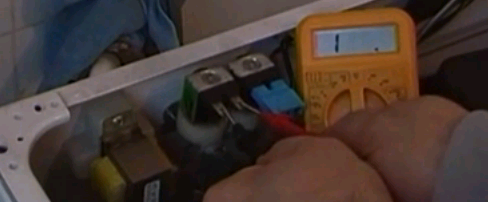

7.-SELECCIONAMOS 200 OHM, 2000 OHM Y EL POLIMETRO NOS DA UN RESULTADO INFINITO cono se muestra en la ste. imagen  QUE SIGNIFICA 02 COSAS:

-QUE LA BOBINA ESTA ABIERTO

-QUE EL FONDO DE ESCALA NO A SUPERADO

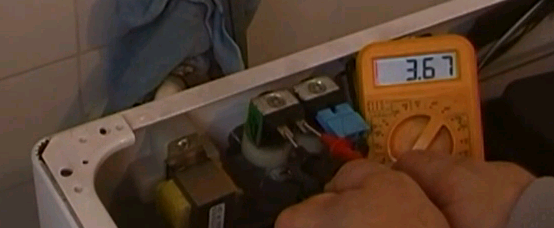

8.-PASAMOS A LA ESCALA DE 20KOHM. Y TENEMOS EL STE: RESULTADO - escala ideal mide 3.67 KOHM - 3670 ohm LA BOBINA ESTA BIEN.

 9.-AHORA COMPROBAMOS SI LA BOBINA ESTA DERIVADA A MASA buscamos un tornillo en el chasis para poner el terminal negativo del multimetro y nos mide infinito quiere decir que no hay derivacion a masa.

10.-VOLVEMOS A CONECTAR Y PROBAMOS EL CANAL DE AGUA DE LA BOBINA;

PARA ESTO CON EL CABLE DE TEST CONECTANOS DIRECTAMENTE los 220 v de la red publica ac  A LA BOBINA Y HACEMOS LA COMPROBACION con un interruptor, apagar y prender yla bibina suena.

11.-SEGUIDAMENTE PROCEDEMOS A ENCHUFAR LA MANGUERA AL CAÑO, ABRIMOS LA LLAVE Y  CON EL CABLE DE TEST CONECTANOS DIRECTAMENTE los 220 v de la red publica ac  A LA BOBINA Y HACEMOS LA COMPROBACION con un interruptor, apagar y prender y SI ESTA BIEN LA BOBINA PERPITE EL FLUIDO DE AGUA Y SI NO, NO HAY FLUIDO DE AGUA.

CASO PRACTICO DE UNA LAVADORA
electrovalvula de una lavadora

memoria del tablero de control de lavadora corresponde a una placa N° DE41-10126B
